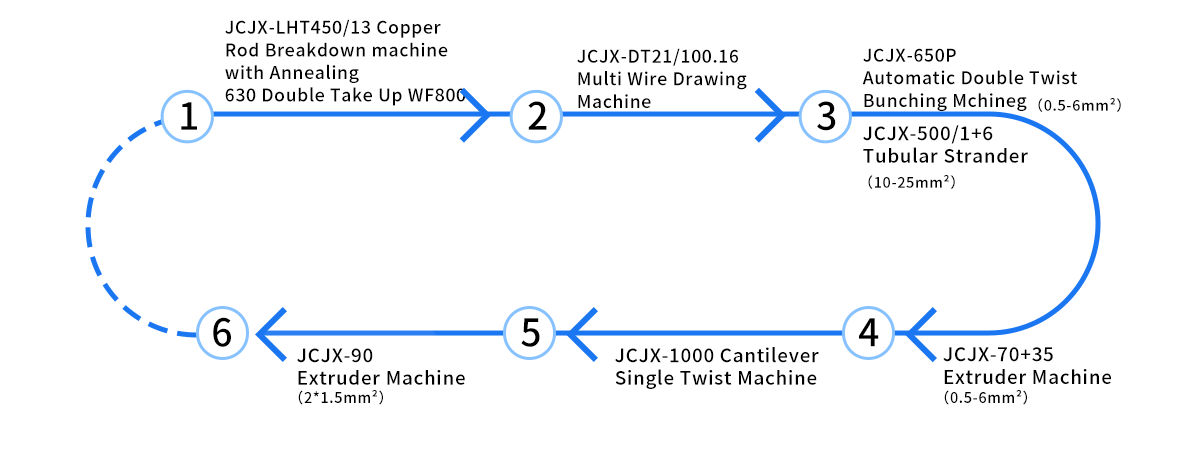

Seo a leanas dearadh foriomlán an trealaimh:
1. Meaisín Briseadh Slat Copair LHT450/13 Le Annealing Líníocht ó shreang copair 8mm go 1.2-3.5mm
2. JCJX-DT21/100.16 Meaisín Líníochta Il-sreang Í Táirgeadh sreanga fíneáil 0.15-0.5mm

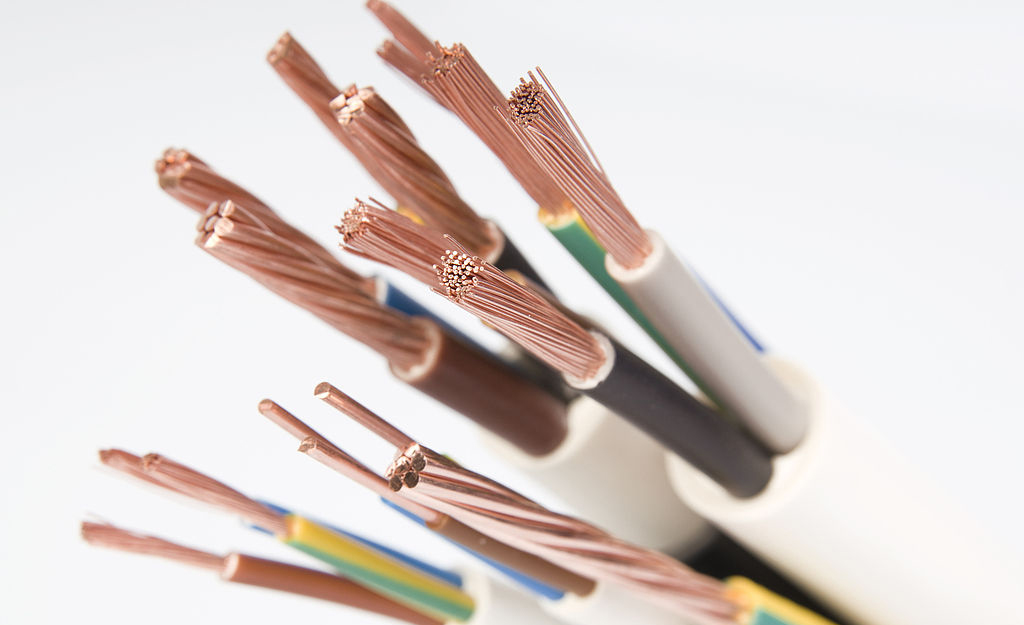

3. JCJX-650P Meaisín Bunching Double Twist Uathoibríoch Twist 19-84 sreang chun seoltóirí bog casta de 0.5-6mm² méadar cearnach a tháirgeadh
4. JCJX-70 35 Meaisín Easbhrúite Easbhrúite inslithe le haghaidh 0.5-6 sreang cearnach
5. Meaisín Twist Aonair JCJX- 1000Cantilever Sreanga inslithe 2-5 croí-shnáithe
6. Meaisín Easbhrúite JCJX-90 Soláthraigh truaill chosanta do 2-5 croí-chábla agus sreang cothrom 2 * 1.5mm2

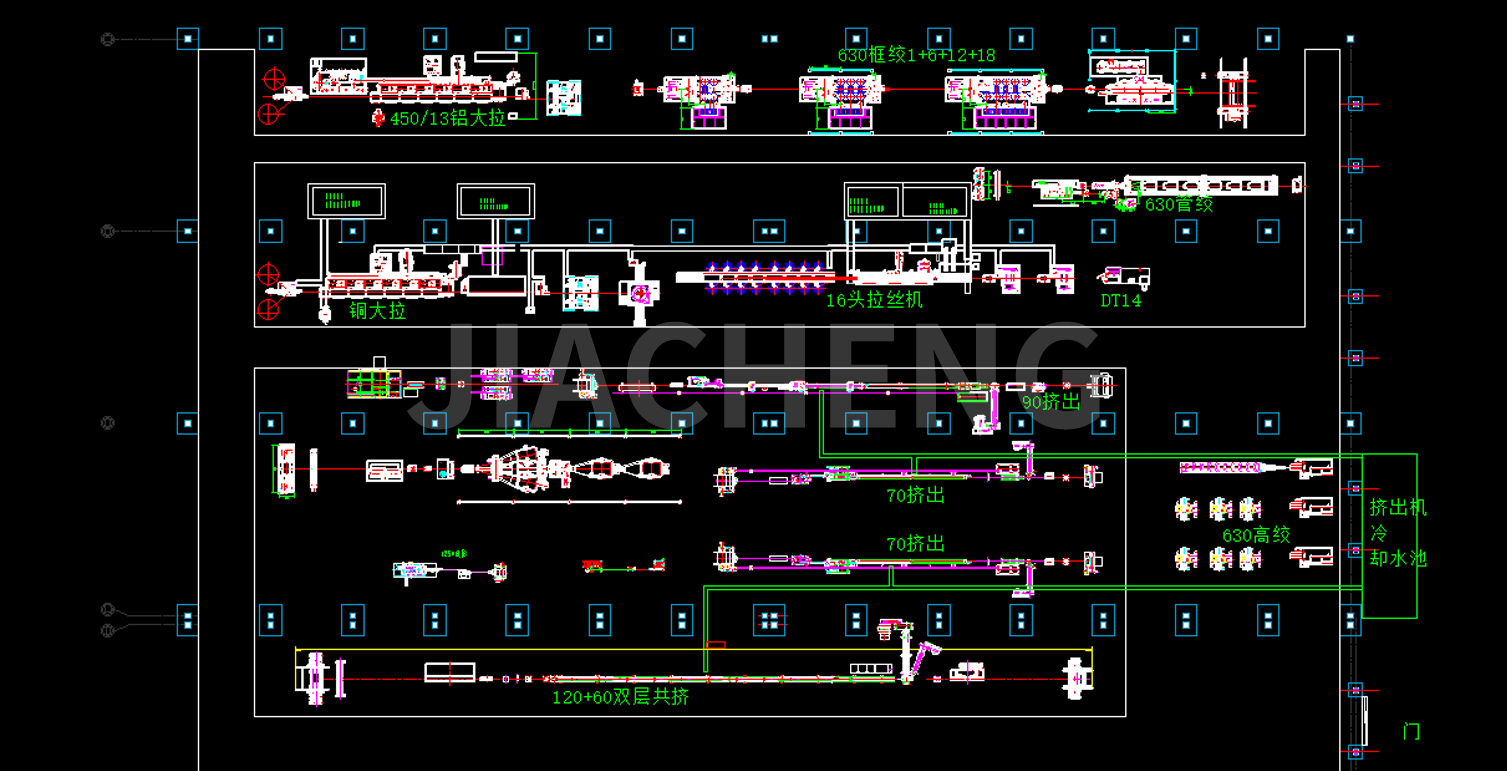

Líníochtaí pleanála monarchan do chustaiméirí:

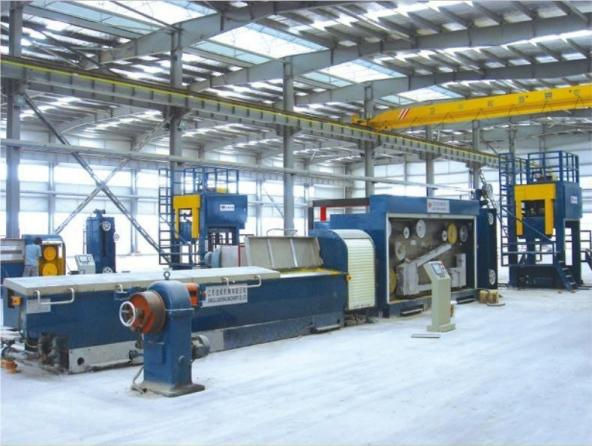

(1)LHT450/13 Meaisín Briseadh Slat Copper Le Annealing
Is é JCJX-LHT450/13 meaisín miondealú slat copair ardluais ná gnáthshlat chopair ∮ 8mm a tharraingt go ∮ 1.2-3.5mm sreang copar bog. Socraítear na capstan líníochta i líne atá in ann oibriú go leanúnach le luas tarraingthe ard. Meaitseálann na páirteanna meicniúla agus an rialú leictreach a chéile agus is furasta iad a oibriú, bás a athrú gan sos agus spóil a athrú go huathoibríoch. Tá an meaisín seo leis na gnéithe a bhaineann le hoibriú éasca, ardéifeachtúlachta agus táirge ardchaighdeáin.
| Cineál Meaisín | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.Inlet Dia.(mm) | φ8 | φ8 | φ8 |
| Asraon Dia.(mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die Uimh. | 13 | 11 | 9 |
| uas. luas líne (m/s) | 25 | 22 | 20 |
| Struchtúr coirp | Cast iarainn |
| Cineál tarchurtha | De réir fearas meilt ard-chruinneas |
| Deisigh luas capstan Dia.(mm) | Deisigh luas capstan Dia.(mm) |
| Capstan líníocht | φ450 |
| Príomhchumhacht mótair (KW) | Brataithe le tungstain |
| Deisigh luas mótair capstan (KW) | 280 |
| Cineál lubrication | 75 |
| Cineál lubrication | Tumoideachas |
| Trealamh roghnach | 1. Gléas annealing leanúnach 450T 2. Rake-up dúbailte 3. Coire 4, WS-1000 glacadh |
| Gléas Leanúnach Annealing Ar Líne |
| Cineál Meaisín | 450T | 450TB |
| Wire Dia Annealing. (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| Voltas (V) anáil | 0-60 | 0-60 |
| Reatha Annealing(A) | 0-6000A (DC) | 0-5000A (AC) |
| uas. Luas anála (m/s) | 25 |

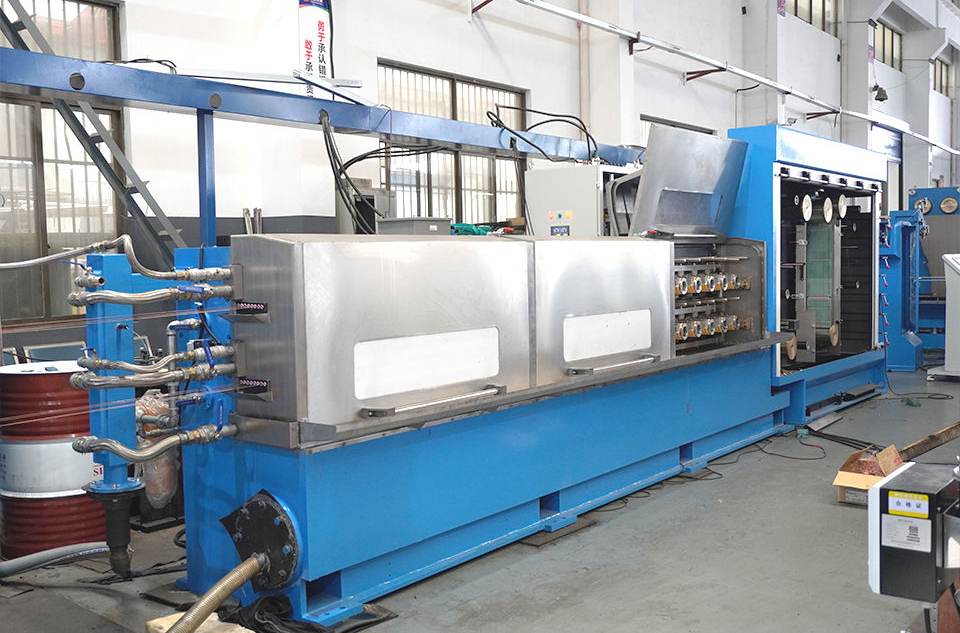

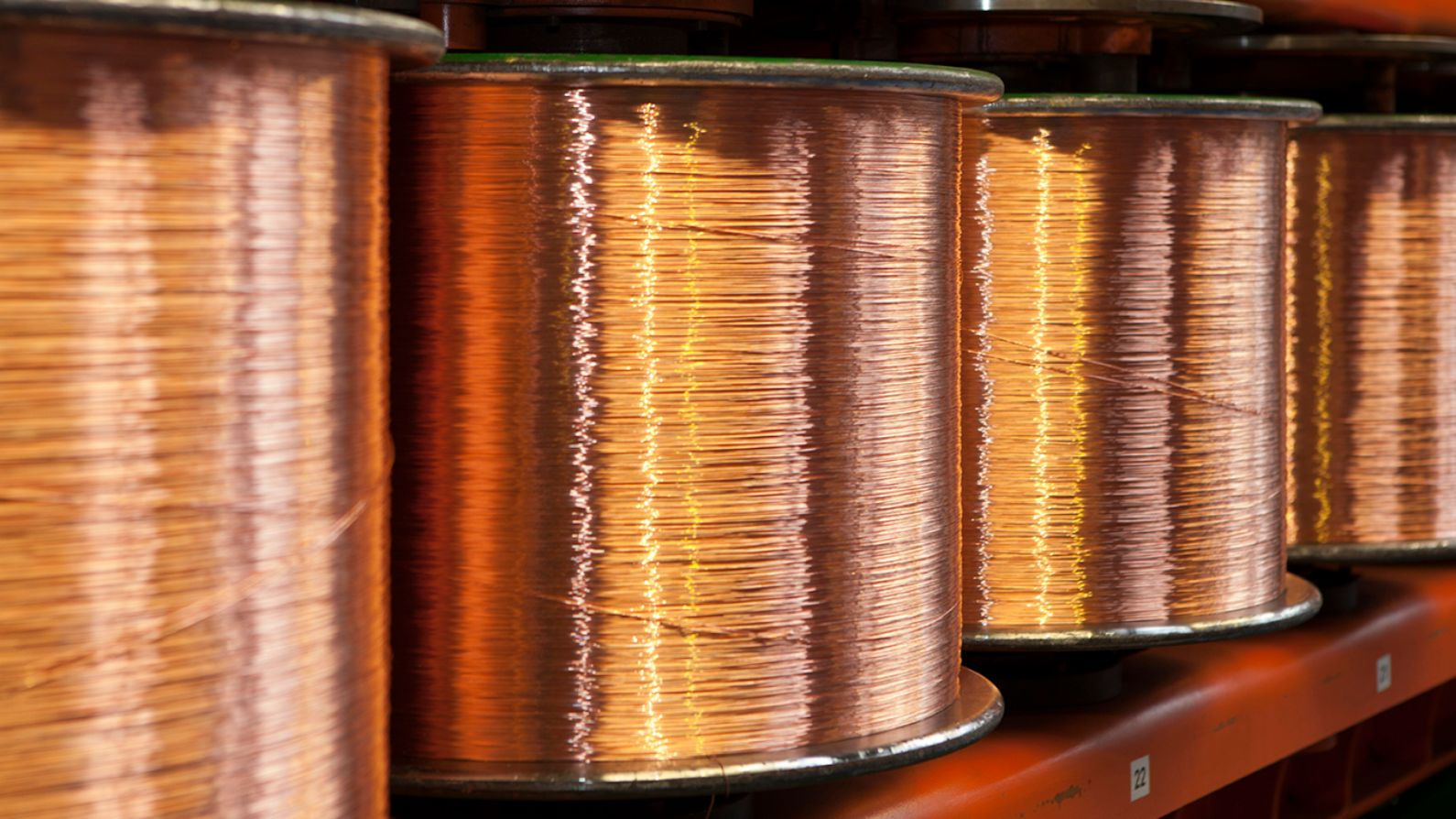

(2)JCJX-DT21/100.16 Il Wire Meaisín Líníochta
Ceann de na príomhbhuntáistí a bhaineann le meaisín líníochta il-sreinge ná a tháirgiúlacht ard. Trí shreanga iolracha a tharraingt ag an am céanna, méadaíonn an meaisín aschur go suntasach i gcomparáid le meaisíní líníochta aon-sreang traidisiúnta. Tá meaisíní líníochta il-sreinge versatile agus is féidir leo cineálacha éagsúla slata miotail agus cuachta sreinge a láimhseáil, lena n-áirítear copar, alúmanam, agus a gcóimhiotail.
Trastomhas aschuir: Sreanga fíneáil 0.15-0.5mm a tháirgeadh
| Cineál Meaisín | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Sreang Líníochta Uimh. | 4 sreanga | 16 Sreanga | 20 sreang |
| uas. Die Uimh. | 18 | 24 | 24 |
| uas. Inlet Dia.(mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| Asraon Dia.(mm) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| Líníocht Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| uas. Luas Líníochta(m/s) | 25 | 30 | 30 |

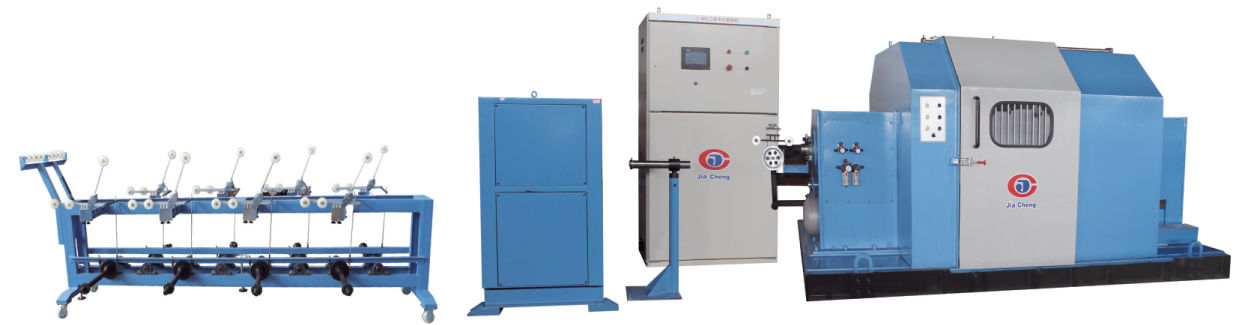

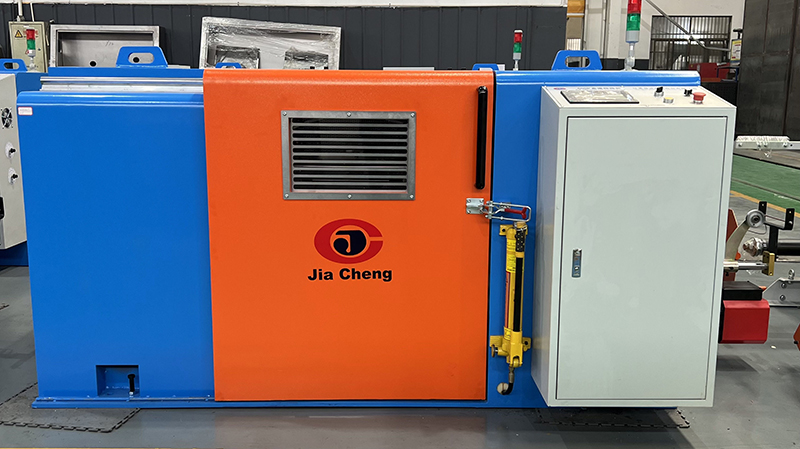

(3)JCJX-650P Uathoibríoch Double Twist Bunching Meaisín
Tá sé in oiriúint chun an sreang lom copar, sreang sciath stáin agus sreang vearnaisithe atá níos mó ná 7 snáithe a chasadh, Coscán maighnéadach, a choscann go huathoibríoch nuair a bhriseann sreang, glacann an teannas cineál clutch púdar maighnéadach. (aschur rialaithe PLC)
| Cineál Meaisín | JCJX-650P | JCJX-800P | JCJX- 1000 |
| Úsáid | Le haghaidh buncháil 7 copar lom, sreang stánaithe, sreang cruan |
| Cineál Rialaithe | PLC HMI Inverter rialú |
| Achar trasnaithe casta (mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| Sreang Copair Dia.(mm) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| Páirc Casadh(mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Treo Casadh | S nó Z |
| Teannas Glactha | Teannas Rialaithe ag clutch maighnéadach |
| Uasluas Príomhsheilide(r/nóim) | 2000 | 1200 | 800 |
| Cineál Trasnaithe | Is féidir trasna agus fad a choigeartú trí thrasna a iompar |
| Bearing Lubrication | Lubrication ola tanaí, fuaraithe cúrsaíochta | Nipple bealaithe le ola teocht ard | Nipple bealaithe le ola teocht ard |
| Cineál Luchtaithe & Díluchtaithe Bobbin | Cineál hiodrálacha |
| uas. Bobbin Dia. | 630 | Φ800 | Φ1000 |
| Aonad Stad Uathoibríoch | Stop uathoibríoch agus fad socraithe a bhaint amach, agus sreang briste laistigh agus lasmuigh |
| Coscán | Coscán maighnéadach |
| Mótarchumhacht(kw) | 7.5 | 11 | 22 |
| Airde Lárionaid an Phríomhsheilide(mm) | 850 | 900 | 1100 |

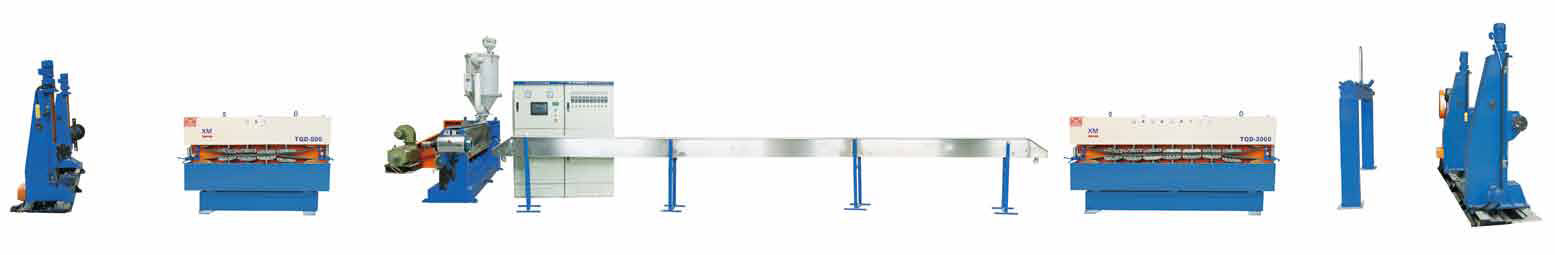

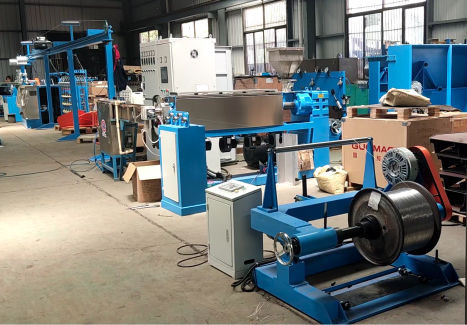

(4)JCJX-70 35 Meaisín Easbhrúite
Dearadh beacht an scriú, durable, neamh-mucus, ní éirí de thalamh chrome, dath a athrú go tapa, le cumas ard, ar ardchaighdeán, tá an concentricity na sreinge níos mó ná 90%, le cruinneas ard ±0.03. Le scáileán tadhaill rialú PLC, oibriú éasca, hommization níos mó.
1. Úsáid: úsáidtear é chun cábla a insliú le PVC, LDPE, NÍOLÓN, TPU.
2. Is éard atá i líne táirgeachta: íoc as, príomh-mheaisín, príomh-chomh-aireachta, trach seasta, tarraingt, tógáil.
3. Páirteanna roghnacha: bolb, meaisín súilíneach, tomhas léasair tástála trastomhais, scriú LSZH, tógáil agus íoc as cineál droichead, tógáil agus íoc as cineál seafta deiridh.
| Cineál | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Scriú Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Scriú L/D Cóimheas | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Acmhainn Easbhrúite(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Acmhainn Easbhrúite(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Acmhainn Easbhrúite(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Príomhchumhacht Mhótair | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Cumhacht Iomlán | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Críochnaithe Dia.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Méid Bobbin (mm) le híoc | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Cumhacht Íoctha | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Cineál Aonaid Tarchuir | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Bolb | Capastan Bolb |
| Aonad Cumhachta Tarchuir | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Fad Taisc(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Méid Bobbin Glactha(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Cumhacht Glactha | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Luas Líne (m/nóim) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Toise(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Meáchan(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
(5)JCJX-1000Cantilever Meaisín Twist Aonair
Tá sé oiriúnach do gach cineál cáblaí sonraí, cáblaí cumarsáide, cáblaí speisialta casta, timfhilleadh lárionad críochnaithe agus timfhilleadh cliathánach ag an am céanna.
| Múnla | JCJX-630 | JCJX-800 | JCJX- 1000 | JCJX-1250 |
| Dia duit bobbin íoc as.(mm) | Φ400-Φ500-630 |
| Dia a ghlacadh suas bobbin.(mm) | 630 | Φ800 | Φ1000 | 1250 |
| Diala sreinge is infheidhme.(mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Príomhchumhacht mótair (kw) | 11 | 15 | 15 | 20 |
| uas. dia leagan suas.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| pitch casadh(mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Líon rothlú(r/nóim) | 1000 | 800 | 600 | 550 |
| Teannas glactha | Teannas aeroibrithe |
| Stíl trasnaithe | Rialú gan chéim, de réir luas rothlaithe bobbin agus tairiscint chómhalartach |
| Fad trasnaithe(mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Treo casadh | S nó Z Direction free designation |
| Cineál fillte | Timfhilleadh sreang lár nó taobh-timfhilleadh |
(6) JCJX-90 Meaisín Extruder

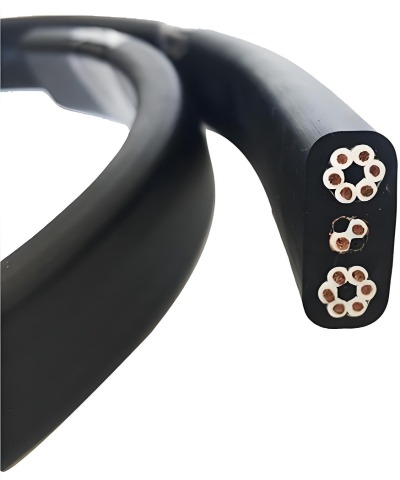

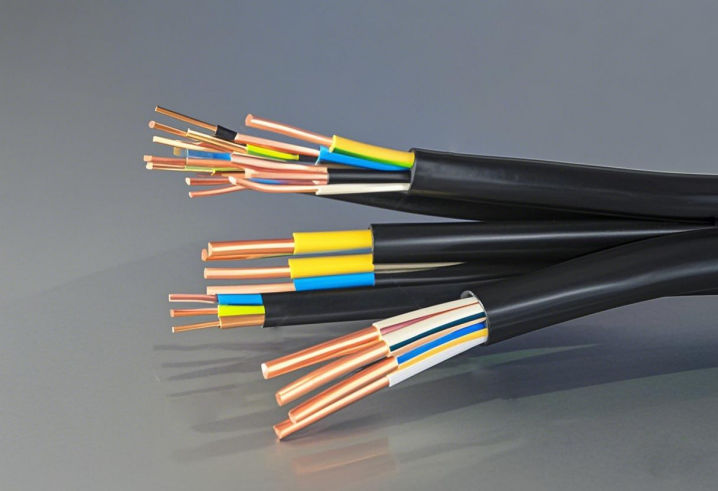

Raon feidhme an iarratais: cuir i bhfeidhm ar tháirgeadh cábla inslithe PVC, cuir truaill chosanta ar fáil do chroí-chábla 2-5 agus sreang árasán 2 * 1.5mm2
| Cineál | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Scriú Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Scriú L/D Cóimheas | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Acmhainn Easbhrúite(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Acmhainn Easbhrúite(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Acmhainn Easbhrúite(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Príomhchumhacht Mhótair | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Cumhacht Iomlán | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Críochnaithe Dia.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Méid Bobbin (mm) le híoc | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Cumhacht Íoctha | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Cineál Aonaid Tarchuir | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Bolb | Capastan Bolb |
| Aonad Cumhachta Tarchuir | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Fad Taisc(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Méid Bobbin Glactha(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Cumhacht Glactha | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Luas Líne (m/nóim) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Toise(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Meáchan(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
