EnCad is Sreang Líníochta ann?
Is éard atá i sreang líníochta an próiseas chun slat miotail nó sreang a laghdú go dtí trastomhas níos lú trína tharraingt trí shraith bás téipithe faoi theannas. Is é an toradh ná sreang le lamháltais tríthoiseach níos déine, bailchríoch feabhsaithe dromchla, agus airíonna meicniúla feabhsaithe i gcomparáid leis an slat bunaidh. Tá an próiseas fuar-oibre seo bunúsach maidir le sreang leictreach copair, cábla cruach, seoltóirí alúmanaim, spriongaí cruach dhosmálta, agus táirgí iomadúla eile a úsáidtear ar fud na dtionscal tógála, feithicleach, leictreonaice agus teileachumarsáide a mhonarú.
I dtéarmaí praiticiúla, is féidir slat cruach trastomhas 6.5 mm a tharraingt síos go 0.10 mm trí phasanna comhleanúnacha, ag baint amach laghdú iomlán limistéar níos mó ná 99%. Oibríonn an próiseas toisc go bhfuil miotail insínte - dífhoirmíonn sé go plaisteach gan scoilteadh nuair a tharraingítear trí dísle é ar uillinn agus ar luas rialaithe.

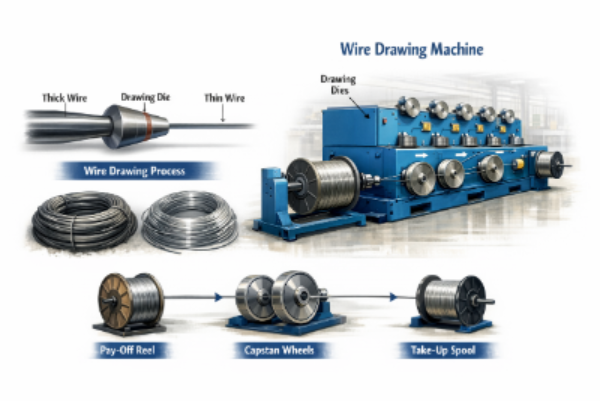

Mar a Oibríonn an Próiseas Líníochta Sreang Céim ar Chéim
Leanann an próiseas líníochta sreinge seicheamh dea-shainithe a aistríonn stoc slat amh go sreang críochnaithe le sonraíochtaí beachta:
- Ullmhú slat: Glantar an tslat ag teacht isteach (5.5–13 mm go hiondúil) trí mhiotal aigéadach nó díscálú meicniúil chun scála an mhuilinn agus ocsaídí a dhéanfadh dochar do dhíosaí a bhaint.
- Ag cur in iúl: Tá foirceann amháin den tslat barrchaolaithe (luaite) ionas gur féidir é a shnáithiú tríd an gcéad dísle agus greim a fháil ar an mbloc líníochta.
- Bealadh: Téann an sreang trí bhosca bealaithe (púdar gallúnach tirim, eibleacht ola, nó bealaí fliuch) chun cuimilte agus bás a chaitheamh a laghdú.
- Líníocht bás: Tarraingítear an tsreang trí dhísle cruaite — cairbíd tungstain de ghnáth do mhéideanna troma agus diamant ilchriostalach (PCD) do shreang mhín — ag laghdú achar trasghearrtha 10–30% in aghaidh an phas.
- Anáil idirmheánach (más gá): Tar éis obair shuntasach fhuar, bogtar an sreang i bhfoirnéis (600–900°C le haghaidh cruach) chun insínteacht a athbhunú sula ndéantar tuilleadh líníochta.
- Spooling: Déantar sreang chríochnaithe a fhoirceannadh ar chorna nó ar ríleanna ag teannas rialaithe le haghaidh loingsiú nó próiseáil le sruth.
Déanann gach pas dísle an miotail a chruasú, ag méadú neart teanntachta. Is féidir le sreang cruach ardcharbóin tarraingthe go 2 mm, mar shampla, láidreachtaí teanntachta a bhaint amach 1,800–2,200 MPa — i bhfad níos airde ná an 600–900 MPa den bhunslat te-rollta.

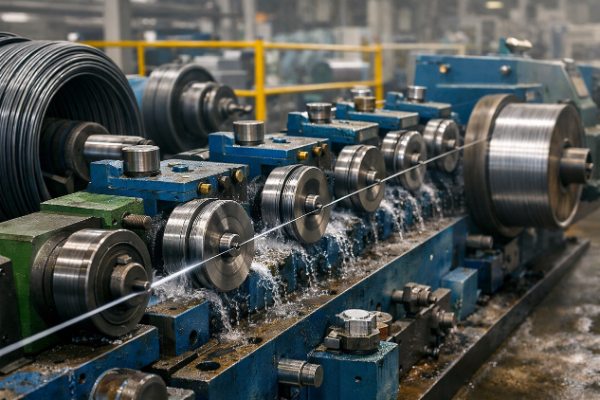

Cad is Meaisín Líníochta Sreang ann?
Is éard atá i meaisín líníochta sreinge ná trealamh tionsclaíoch a mheicníonn agus a uathoibríonn an próiseas líníochta, ag tarraingt sreang trí bhás amháin nó níos mó ag luasanna rialaithe ag baint úsáide as capstan mótair nó bloic líníochta. Raon meaisíní nua-aimseartha ó bhloic tarbh aon dísle a úsáidtear le haghaidh briseadh slaite trom go meaisíní líníochta mín sreinge leanúnach 25 bás atá in ann sreang a tháirgeadh níos tanaí ná gruaig dhaonna ar luasanna níos mó ná 3,000 m/nóim.
Déantar meaisíní líníochta sreinge a chatagóiriú de réir ábhar (cruach, copar, alúmanam), raon trastomhas sreang, líon pasanna líníochta (bás), agus cumraíocht tiomána. Cinneann roghnú an cineál meaisín ceart go díreach táirgiúlacht, cáilíocht sreang, agus tomhaltas fuinnimh.
Príomhchineálacha Meaisíní Líníochta Sreanga
Éilíonn feidhmchláir éagsúla cumraíochtaí meaisíní éagsúla. Tugann an tábla thíos achoimre ar na cineálacha is coitianta:
| Cineál Meaisín | Líon na mbásanna | Raon Trastomhas tipiciúil | Feidhmchlár Coiteann |
|---|---|---|---|
| Bloc Tarbh aon-bháis | 1 | 6-20 mm | Briseadh slat trom, barraí cruach |
| Meaisín Il-bás Leanúnach | 4–25 | 0.5-6 mm | Tairní, mogalra sreinge, sreang cruach ginearálta |
| Meaisín Copper Fine Wire | 10–30 | 0.05–1.5 mm | Seoltóirí leictreacha, sreang maighnéad |
| Meaisín Sreang Ultra-fíneáil | 20–40 | 0.01–0.08 mm | Feistí leighis, sreang nasctha, braiteoirí |
| Meaisín Líníochta Fliuch | Suas le 30 | 0.10–2.0 mm | Téad cruach ardcharbóin, sreang earrach |
Meaisíní Líníochta Tirim vs
Roinneann an modh lubrication na meaisíní ina dhá theaghlach mhór. Meaisíní líníochta tirim úsáid bealaí púdraithe (gallúnach, aol, borax) agus tá siad caighdeánach do shreang cruach síos go dtí thart ar 0.5 mm. Meaisíní líníochta fliuch na díslí agus na capstan araon a chur faoi uisce in eibleacht ola-uisce, rud a chumasaíonn líníocht sreang mhín agus ultra-mhín ag luasanna an-ard le fuarú níos fearr agus saol bás.
Príomhghnéithe Meaisín Líníochta Sreanga
Cuidíonn tuiscint ar anatamaíocht an mheaisín le hoibreoirí fadhbanna a réiteach agus an fheidhmíocht a bharrfheabhsú:
- Ag tarraingt bás: An croí-uirlis - a nib (cairbíd tungstain nó PCD Diamond) suite i gcás cruach. Cinneann céimseata dísle (uillinn cur chuige de ghnáth 6–15°, fad imthacaí) cáilíocht dífhoirmithe agus beatha dísle.
- Capstan/bloc líníochta: Druma rothlach a chuireann teannas i bhfeidhm chun an sreang a tharraingt tríd an dísle. Bíonn tionchar ag trastomhas agus bailchríoch an dromchla ar fhilleadh sreang agus ar sciorradh.
- Seastán íoctha: Coinníonn agus rialaíonn an spól beathaithe, agus coinníonn sé an teannas ar ais ceart chun cosc a chur ar thitim an chorna nó ar shreinge nuair a théann tú isteach.
- Córas bealaithe: Boscaí bás le haghaidh meaisíní tirime nó umar eibleachta athfhillteach le scagachán le haghaidh meaisíní fliucha. Déanann bealaí éillithe lochtanna dromchla agus sreang briste.
- Glacadh/spooler: Chríochnaigh na gaotha sreang ar eiteáin nó cornaí ag teannas rialaithe. Cinntíonn trasnú beachtais foirceannadh ciseal aonfhoirmeach.
- Córas tiomána: Ligeann thiomáineann minicíochta athraitheach AC (VFDanna) rialú beacht ar luas capstan agus sioncrónú luais thar ilbhloic líníochta, rud atá ríthábhachtach chun briseadh sreang a sheachaint.
- Córas fuaraithe: Scaipeann caipíní uisce-fhuaraithe nó sealbhóirí bás teas a ghintear trí dhífhoirmiú agus cuimilte, ag cosaint airíonna sreinge agus céimseata bás.
Dearadh Die Líníocht Wire agus Laghdú Réimse
Is é an dísle an ceann is tábhachtaí inchaite i líníocht sreang. Rialaíonn a geoiméadracht éifeachtúlacht dífhoirmithe, cáilíocht dromchla, agus airíonna meicniúla sreinge.
Criosanna Die
Tá ceithre chrios ar leith ag dísle líníochta caighdeánach:
- Crios iontrála/cloig: Treoraíonn an sreang isteach sa dísle gan teagmháil ghéar.
- Cur chuige/crios laghdaithe: An dromchla dronuilleach (go hiondúil 2α = 12–24° san iomlán uillinn san áireamh le haghaidh cruach) áit a bhfuil laghdú trastomhas iarbhír.
- Crios imthacaí/talamh: Alt gearr comhthreomhar a mhaisíonn an sreang go dtí an trastomhas deiridh agus a fheabhsaíonn an cruinneas. Is é fad tipiciúil 25-35% de thrastomhas scoir.
- Crios faoisimh scoir/cúl: Cosc ar scóráil sreang ar an slí amach agus éascaíonn sé baint scannán lubrication.
Laghdú Achar in aghaidh an Phas
Ríomhtar laghdú achair (r) mar: r = (A₀ − A₁) / A₀ × 100% , áit arb é A₀ an trasghearradh iontrála agus gurb é A₁ an trasghearradh imeachta. Is iad na luachanna tipiciúla:
- Copar bog agus alúmanam: 20–35% in aghaidh an phas
- Cruach ísealcharbóin: 15-25% in aghaidh an phas
- Cruach ardcharbóin nó dhosmálta: 10–18% in aghaidh an phas
- Sreang ultra-mhín (miotail lómhara): 5-12% in aghaidh an phas
Ardaíonn laghdú iomarcach in aghaidh an phas an baol go mbeidh lochtanna pléasctha sa lár agus briseadh sreinge, go háirithe in ábhair ardcharbóin.
Luas Meaisín Líníochta Wire agus Aschur Táirgthe
Tá luas meaisín ar cheann de na paraiméadair is tábhachtaí a théann i bhfeidhm ar tháirgiúlacht agus ar cháilíocht sreang araon. Athraíonn luas líníochta go mór ag brath ar ábhar agus méid na sreinge:
| Ábhar | Trastomhas Deiridh | Luas Líníochta tipiciúla |
|---|---|---|
| Cruach ísealcharbóin | 2-5 mm | 3–15 m/s |
| Téad cruach ardcharbóin | 0.15–0.40 mm | 20–40 m/s |
| Copar (sreang mheánach) | 0.5-2.0 mm | 10–25 m/s |
| Copar (sreang mhín) | 0.05–0.2 mm | 30–50 m/s |
| Alúmanam (leictreach) | 1-4 mm | 8–20 m/s |
Éilíonn meaisíní ardluais ábhair lubrication, fuaraithe agus bás go comhréireach chun cáilíocht chomhsheasmhach a choinneáil. Is féidir an teocht dísle a ardú faoi 80–120°C ach an luas a mhéadú faoi 20% gan dóthain fuaraithe , ag luasghéarú go tapa ar chaitheamh.
Lochtanna Coitianta Líníochta Sreanga agus Conas iad a Chosc
Is féidir le meaisíní dea-chothabhála fiú sreang lochtach a tháirgeadh má shreabhann paraiméadair an phróisis. Nuair a aithnítear lochtanna is cúis le gníomh ceartaitheach:
- Briseadh sreang: Is minic a tharlaíonn laghdú iomarcach in aghaidh an phas, bás caite nó mícheart, seams dromchla sa tslat ag teacht isteach, nó lubrication neamhleor. Léiríonn ráta briste os cionn 1 bhriseadh in aghaidh an tonna fadhb chórasach.
- Athrú trastomhas (ovality): Torthaí ó chrios imthacaí dísle caite, teannas capstan míchothrom, nó creathadh. Tá sreang maighnéad copair le ubhagán os cionn 0.5% ina chúis le teipeanna inslithe i mótair.
- scratches dromchla agus seams: De bharr nicks dísle, bealaí éillithe, nó smionagar sa bhosca dísle. Tá sé ríthábhachtach do chruach dhosmálta agus sreang grád leighis.
- Pléascanna sa lár (scoilteanna Chevron): bristeacha inmheánacha dofheicthe ar an dromchla, de bharr uillinneacha bás ard in éineacht le laghdú íseal. Go háirithe contúirteach i sreang snáithe coincréite réamhbhrú.
- Briseadh strus iarmharach: Cruthaíonn obair fhuar iomarcach gan annealing idirmheánach strusanna inmheánacha ard a chuireann faoi deara scoilteadh moillithe sna cornaí tar éis líníochta.
Ábhair a Phróiseálann Meaisíní Líníochta Sreanga go Coitianta
Próiseálann meaisíní líníochta sreinge speictream leathan miotail, agus tá dúshláin ar leith ag gach ceann díobh:
- Cruach ísealcharbóin (≤0.10% C): Úsáidtear é le haghaidh tairní, mogalra, sreang deilgneach, agus innealtóireacht ghinearálta. Ceadaíonn insínteacht ard laghduithe móra in aghaidh an pas.
- Cruach ardcharbóin (0.60–0.95% C): Úsáidtear é le haghaidh sreang earrach, coirnín bonn, snáithe PC, agus rópaí. Éilíonn rialú docht ar phaitinniú (cóireáil teasa) roimh líníocht chun an microstructure riachtanach a bhaint amach.
- Cruach dhosmálta: Obair chruann go han-tapa; éilíonn annealing minic agus bealaí speisialaithe (olaí clóirínithe nó sciath oxalate).
- Copar agus cóimhiotail chopair: An sreang tarraingthe neamhfheiriúil toirt is airde ar fud an domhain. Ní éilíonn copar bog aon anáil idirbhealaigh le haghaidh laghduithe measartha ach ní mór é a anáil chun seoltacht a choinneáil do ghráid leictreacha.
- Cóimhiotail alúmanaim agus alúmanaim: Tarraingthe le haghaidh línte cumhachta lastuas (seoltóirí AAC, AAAC, ACSR) agus sreang tógála. Éilíonn neart íseal uillinneacha dísle níos míne agus rialú teannas cúramach.
- Tungstain agus moluibdín: Tarraingthe le haghaidh filiméid lampa agus iarratais ardteochta; éilíonn líníocht teocht ardaithe agus bás Diamond.
Meaisín Líníochta Sreang a Roghnú: Príomhfhachtóirí le Meastóireacht
Baineann níos mó ná raon trastomhas a mheaitseáil le meaisín líníochta sreinge a cheannach nó a shonrú. Déan na paraiméadair seo a mheas go cúramach sula ndéanann tú:
- Uasfhórsa tarraingthe (kN): Ní mór neart toraidh na trasghearrtha sreinge a shárú ag an gcéad dísle. Briseann meaisíní róbheag sreang nó stalla faoi ualach.
- Líon pasanna tarraingthe: Ligeann níos mó pasanna trastomhas deiridh níos míne agus dáileadh oibre níos fearr in aghaidh an dísle, ach méadóidh siad lorg meaisín agus costas caipitil.
- Cineál agus rialú tiomána: Soláthraíonn thiomáineann AC faoi rialú VFD rampáil luais réidh agus sioncrónaithe. Is minic a bhíonn spící teannais ag baint le córais sciorrtha níos sine a bhriseann sreang mhín.
- Cumas fuaraithe: Fíoraigh gur féidir le fuarú capstan agus fuarú bealaí teochtaí a choinneáil laistigh de theorainneacha ag uasluas táirgthe.
- Am athrú bás: Ar mheaisín il-bás a tháirgeann sreang cruach 3 mm ar 10 m/s, seasann athrú dísle 10-nóiméad go garbh 6,000 m de tháirgeadh caillte . Laghdaíonn sealbhóirí bás a athraítear go tapa go mór an t-am aga neamhfhónaimh.
- Uathoibriú agus monatóireacht: Ionchorpraíonn meaisíní nua-aimseartha tomhasairí trastomhais léasair, braiteoirí teannais, agus rialtáin PLC a bhraitheann sosanna agus sruth paraiméadar i bhfíor-am, ag laghdú rátaí fuíoll 15-30% i gcomparáid le meaisíní a ndéantar monatóireacht orthu de láimh.
Líníocht Sreang vs Próisis Foirmithe Miotail Eile
Uaireanta déantar líníocht sreang a mheascadh le próisis ghaolmhara. Soiléiríonn tuiscint na ndifríochtaí nuair a bhíonn gach modh i gceist:
- Líníocht sreang vs. easbhrúite: In easbhrúite, déantar miotail a bhrú trí dhísle; i líníocht, tá sé ceirteacha tarraingthe. Táirgeann líníocht cruinneas tríthoiseach níos fearr agus cruas oibre; is fearr easbhrú le cóimhiotail neamh-insínte agus próifílí log.
- Líníocht sreang vs. rollta: Úsáideann rollta comhbhrú idir rollaí, atá oiriúnach do tháirgí árasán agus slata móra. Is fearr líníocht le haghaidh sreang chruinn faoi bhun thart ar 8 mm áit a gcinntíonn luí dísle cruinneas beacht.
- Líníocht sreang vs swaging: Úsáideann swaging séidirí casúir gathacha chun trastomhas a laghdú, is fearr é do tháirgí barrchaolaithe nó ábhair atá íogair do strus teanntachta le linn dísle a tharraingt.
Chun faid fhada sreinge a tháirgeadh le lamháltas trastomhas daingean (± 0.005 mm is féidir a bhaint amach ar chopar mín), Is é líníocht sreinge trí dhíslí forásacha an modh fuarfhoirmithe is éifeachtaí agus is éifeachtaí ó thaobh costais de.
