Meaisíní Líníochta Sreanga Mínithe: Conas a Oibríonn siad, Cad iad na Cineálacha Atá Ann, agus Conas an Ceann Ceart a Roghnú

Cad a Dhéanann Meaisín Líníochta Sreang - agus Cén Fáth Atá Tábhachtach

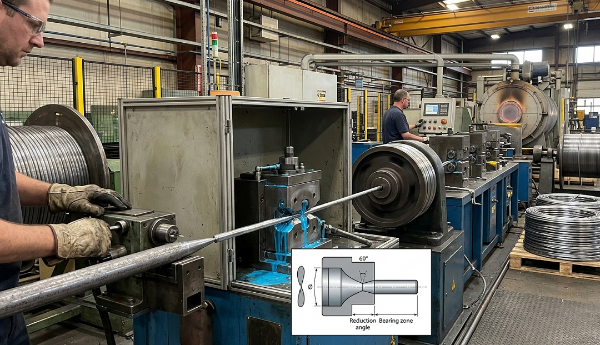

Laghdaíonn meaisín líníochta sreinge trastomhas slat miotail nó sreinge trína tharraingt trí shraith básanna níos lú de réir a chéile faoi theannas. Is é an t-aschur sreang le trastomhas beacht, airíonna meicniúla feabhsaithe, agus bailchríoch dromchla níos míne - cáilíochtaí nach féidir a bhaint amach go hiontaofa trí rollta nó easbhrúite amháin.

Is é líníocht sreang an próiseas bunúsach taobh thiar de bheagnach gach táirge sreinge i ndéantúsaíocht nua-aimseartha — ó sheoltóirí leictreacha agus cáblaí feithicleacha go cruach earraigh, comhuaimeacha máinliachta, agus sreang phianó. Is féidir le meaisín a thosaíonn le slat cruach 5.5 mm é a laghdú go 0.1 mm nó níos míne trí phasanna tarraingthe comhleanúnacha, agus baintear gach ceann acu céatadán rialaithe d'achar trasghearrtha.

Roghnú na láimhe deise meaisín líníocht sreang — bíodh sin le haghaidh copar, alúmanam, cruach, nó cóimhiotail speisialtachta — ag brath ar mheicnic an phróisis, cumraíochtaí meaisín, dearadh dísle, riachtanais lubrication, agus na sonraíochtaí sreinge deiridh a éilíonn d'iarratas a thuiscint. Clúdaíonn an treoir seo gach ceann de na réimsí sin leis an sainiúlacht is gá chun cinneadh eolasach trealaimh a dhéanamh.

An Próiseas Líníochta Sreang: Céim ar Chéim

Leanann an próiseas líníochta loighic mheicniúil chomhsheasmhach beag beann ar an ábhar atá á tharraingt. Cuidíonn tuiscint ar gach céim le fadhbanna a dhiagnóisiú agus cáilíocht aschuir a bharrfheabhsú.

1. Ag cur in iúl: Tá bun tosaigh na slaite barrchaolaithe — trí luascadh, rolladh nó meilt — ionas gur féidir é a shnáithiú tríd an oscailt dísle agus greim a fháil ar an gcapstan tarraingthe nó ar an mbloc.
2. Iontráil bás: Téann an sreang pointeáilte isteach i gcloigín an dísle (cón iontrála), rud a threoraíonn isteach san uillinn chuige ina dtosaíonn an dífhoirmiúchán.
3. Crios laghdaithe: Comhbhrúitear an sreang go gathach agus í ag dul trí chrios imthacaí an dísle. Laghdaíonn achar trasghearrtha agus méadaíonn an fad go comhréireach. Is iondúil go mbíonn laghduithe in aghaidh an phas idir 15% go 25% le haghaidh cruach agus suas go dtí 30% go 35% do mhiotail níos boige amhail copar agus alúmanam .
4. Crios imthacaí: Alt gearr sorcóireach a rialaíonn trastomhas deiridh agus bailchríoch dromchla.
5. Faoiseamh ar ais: Tapr beag ag an slí amach dísle a chuireann cosc ar an tsreang a cheangal de réir mar a fhágann sí.
6. Foirceannadh: Na cornaí sreinge tarraingthe isteach ar capstan nó spól don chéad phas eile nó don phacáistiú deiridh.

Gach pas trí dísle - cruaíonn an sreang de bharr dífhoirmithe plaisteach. Maidir le hábhair cosúil le cruach ardcharbóin agus cruach dhosmálta, d'fhéadfadh go mbeadh gá le hannealú idirmheánach (bogadh trí chóireáil teasa) tar éis roinnt pasanna chun insínteacht a athbhunú sular féidir leanúint ar aghaidh leis an líníocht. Is gnách go gceadaíonn copar agus alúmanam laghduithe níos mó sula dteastaíonn anáil.

Príomhchineálacha Meaisíní Líníochta Sreanga

Déantar meaisíní líníochta sreinge a chatagóiriú go príomha de réir líon na mbloic líníochta (singil vs. il-pas), socrú na mbloic sin, agus an cineál ábhar agus tomhas sreang atá á phróiseáil. Oireann gach cumraíocht do chás táirgeachta difriúil.

Meaisíní Líníochta Bloc Aonair (Dísle Aonair).

An chumraíocht is simplí: dísle amháin, capstan amháin. Téann an tslat trí dísle amháin agus téann sí ar dhruma rothlach. Úsáidtear meaisíní aon-bhloic le haghaidh sreang throm agus líníocht slat — go hiondúil slat a laghdú ó 5-12 mm síos go 2-4 mm in aon tarraingt amháin. Tá siad coitianta mar an chéad chéim i líne líníochta il-meaisín agus úsáidtear iad freisin le haghaidh iarratais speisialtachta nuair is gá athruithe bás go minic.

Is gnách go mbíonn luasanna tarraingthe le haghaidh meaisíní aonbhloic a oibríonn slat trom 1 go 5 méadar in aghaidh an tsoicind . Is é an buntáiste simplíocht mheicniúil agus éascaíocht socraithe; is é an teorainn ná nach mbaintear amach ach laghdú amháin in aghaidh an phas meaisín.

Meaisíní Líníochta Ilphas (Leanúnach).

Snáithíonn meaisíní il-pas sreang trí shraith díslí agus capstan i bpas leanúnach amháin. Rothlaíonn gach capstan níos tapúla ná an ceann roimhe seo chun luas agus fad méadaithe na sreinge a chúiteamh tar éis gach laghdaithe. Is iad na meaisíní seo na capaill oibre de líníocht sreinge - is féidir le meaisín 12 bás amháin slat 5.5 mm a thógáil agus é a tharraingt anuas go dtí níos lú ná 1 mm gan stopadh.

Is féidir le meaisíní ilphasála nua-aimseartha do shreang chopair mhíne luasanna scoir níos mó a bhaint amach 30 méadar in aghaidh an tsoicind , le roinnt meaisíní sreang fíneáil ardluais a bhaint amach 40–50 m/s . De ghnáth bíonn idir 6 agus 25 bás sa mheaisín ag brath ar an tomhsaire deiridh agus an t-ábhar.

Meaisíní Líníochta Fliucha

I meaisíní líníochta fliucha, tá na díslí agus na capstan faoi uisce go hiomlán i dtuaslagán bealaidh-fhuaraithe leachta. Is é seo an chumraíocht chaighdeánach le haghaidh líníocht sreang fíneáil agus ultra-fíneáil — trastomhais faoi bhun thart ar 0.5 mm — i gcás ina ndéanfadh an teas a ghintear ar luasanna arda tarraingthe damáiste don tsreang nó do na díslí. Tá meaisíní fliucha ceannasach i dtáirgeadh sreang maighnéad, sreang teileachumarsáide, agus sreang cruach dhosmálta fíneáil.

Meaisíní Líníochta Tirim

Úsáideann meaisíní líníochta tirim bealaí púdraithe nó greamaigh seachas folcadáin leachtacha. Úsáidtear iad le haghaidh sreang mheán go garbh , go háirithe sreang cruach sa raon 0.5-5 mm, i gcás ina soláthraíonn bealaí tirim cosúil le sóidiam nó stearate cailciam lubrication leordhóthanach gan deacrachtaí córais leachtacha. Déantar téad bonn cruach agus sreang earrach a tháirgeadh go coitianta ar threalamh líníochta tirim.

Meaisíní Tarraingthe Líne Dhíreach

I meaisín líne dírí, téann an tsreang go cothrománach trí na díslí gan timfhilleadh timpeall capstan idirmheánach. Cuireann sé seo deireadh leis an strus lúbthachta a thugtar isteach trí dhruma a thochras, rud a fhágann gur fearr meaisíní líne dhíreach ábhair chrua, brittle, nó ardluacha — ar nós tungstain, moluibdín, sreang tíotáiniam, agus sreang leictreoid tháthú - i gcás ina mbeadh tuirse lúbthachta le linn na líníochta ina chúis le briseadh.

Sonraíochtaí Meaisín Líníochta Sreang I gcomparáid le hIarratas

Bás: An Chomhpháirt a Shainmhíníonn Cáilíocht Sreanga

Is é an bás líníocht croílár an phróisis. Cinneann céimseata bás, ábhar, agus bailchríoch dromchla go díreach caoinfhulaingt trastomhas sreang, cáilíocht dromchla, agus saol seirbhíse bás. Táirgeann dísle atá sonraithe nó caite go dona sreang atá as an chaoinfhulaingt, garbh, nó seans maith do bhriseadh.

Ábhair Die

• Comhdhúile tungstain: An t-ábhar bás caighdeánach don chuid is mó d'iarratais cruach agus meán-sreang. Friotaíocht chaitheamh den scoth, éifeachtach ó thaobh costais, ar fáil i raon leathan gráid. Saol seirbhíse tipiciúil líníocht sreang cruach carbóin: 200–500 kg de shreang in aghaidh an dísle ag brath ar chruas sreang agus laghdú.
• Diamond polycrystalline (PCD): Úsáidtear é le haghaidh líníocht sreang mín agus ultra-fíneáil de chopar agus de mhiotail lómhara. Saol seirbhíse níos faide go mór ná cairbíd - go minic 10-50 × níos faide — rud a thugann údar maith don chostas i bhfad níos airde ar tháirgeadh sreinge míne ardtoirte.
• Diamond nádúrtha: Úsáidtear go fóill do na tomhsairí sreang is fearr faoi bhun thart ar 0.05 mm, áit a soláthraíonn foirfeacht chriostalagrafach diamanta nádúrtha bailchríocha dromchla agus lamháltais tríthoiseacha nach féidir le roghanna sintéiseacha a mheaitseáil.
• Ceirmeach: Úsáidtear é in iarratais shonracha cosúil le cruach dhosmálta nó tíotáiniam a tharraingt i gcás ina gcuirfeadh imoibríocht cheimiceach idir an sreang agus an chomhdhúile caitheamh luathaithe.

Uillinn Die agus Sceideal Laghdú

Go hiondúil raonta an leathuillinn dísle — an uillinn idir an dísle agus an crios laghdaithe barrchaolaithe — ó 6° go 12° don chuid is mó iarratas. Laghdaíonn uillinn níos lú fórsa tarraingthe agus bás-chaitheamh ach méadaíonn sé an fad teagmhála agus an frithchuimilt. Giorraíonn uillinn níos mó teagmháil ach méadaítear dífhoirmiúchán iomarcach, rud a ardaíonn teocht na sreinge agus an ráta cruaithe oibre. Cinntear go heimpíreach an uillinn optamach le haghaidh ábhar agus laghdaithe áirithe agus is paraiméadar dlúth é in oibríochtaí líníochta sreinge tráchtála.

Ní mór an sceideal laghdaithe — cé mhéad laghdú achair a shanntar do gach dísle i meaisín ilphasála — a chothromú ionas nach gcuirfear ró-ualú ar aon dísle amháin fad a bhíonn an meaisín ag feidhmiú ag buaic-thréchur. Tá laghduithe limistéar tipiciúil in aghaidh an pas 17-22% le haghaidh cruach agus 20-30% le haghaidh copar . Má bhrúitear os cionn na dtairseach seo méadaítear minicíocht briste na sreinge agus dísle go heaspónantúil.

Lubrication: ríthábhachtach maidir le Feidhmíocht Meaisín agus Cáilíocht Sreang

Feidhmíonn lubrication i líníocht sreang trí fheidhm: frithchuimilt idir an sreang agus bás a laghdú, teas a ghintear trí dhífhoirmiú agus cuimilte a bhaint, agus cosc a chur ar tháthú nó gal idir an dromchla sreang agus an t-ábhar bás. Is é lubrication a fháil mícheart an chúis aonair is coitianta le teip bás roimh am, ró-bhriseadh sreang, agus droch-chaighdeán an dromchla.

• Bealaidh thirim (púdair gallúnach): Is iad stearate sóidiam agus stearate cailciam na bealaí tirim is coitianta le haghaidh líníocht sreang cruach. Tá an sreang réamh-brataithe le ciseal iompróra aoil nó borax a imoibríonn leis an gallúnach chun scannán gallúnach since a fhoirmiú ag an gcomhéadan bás. Éifeachtach le haghaidh miondealú slat agus sreang mheánach ach níl sé oiriúnach le haghaidh sreang fíneáil.
• Bealaidh fhliuch (eibleachtaí agus olaí néata): Tá eibleachtaí uisce-bhunaithe ina bhfuil breiseáin bealaí sintéiseacha caighdeánach do mheaisíní líníochta fliuch. De ghnáth coinnítear tiúchan idir 3% agus 10% de réir toirte , le pH rialaithe idir 8.5 agus 9.5 chun fás baictéarach agus creimeadh a chosc. Úsáidtear olaí néata (neamh-eiblithe) le haghaidh feidhmeanna sonracha cóimhiotail dhosmálta agus speisialtachta.
• Bratuithe miotalacha: Maidir le cruach an-ard-charbóin (téad boinn, sreang sreang PC), tá an tslat brataithe le práis nó since trí leictreaphlátála nó paitinniú te-tumtha roimh líníocht. Feidhmíonn na bratuithe miotalacha seo mar iompróirí bealaithe soladacha agus déantar iad a chaitheamh le linn líníochta, ag taisceadh scannán bealaithe tanaí ag an gcomhéadan bás.

Príomhfhachtóirí Agus Meaisín Líníochta Sreang á Roghnú

Éilíonn ceannach nó sonrú meaisín líníochta sreinge paraiméadair theicniúla iolracha a mheaitseáil le do riachtanais táirgthe. Is iad seo na fachtóirí a mbíonn an tionchar is mó acu ar cháilíocht an aschuir, ar an gcostas oibriúcháin, agus ar an toradh ar infheistíocht:

Ábhar agus Raon Tomhsaire Sreang

Sainmhínigh do raon trastomhas ionchuir agus aschuir sula ndéanann tú aon mheaisín a mheas. Níl meaisín optamaithe le haghaidh líníocht sreang fíneáil copair oiriúnach le haghaidh miondealú slat cruach, agus vice versa. Má théann do raon táirgí thar fhuinneog leithead leathan - mar shampla, 5 mm síos go 0.3 mm - is dócha go mbeidh dhá mheaisín sraithe uait seachas aonad amháin.

Cumhacht Mótair agus Fórsa Líníochta

Tá fórsa líníochta comhréireach le limistéar trasghearrtha na sreinge, neart toraidh an ábhair, agus laghdú ar an limistéar iomlán in aghaidh an pas. Is é an toradh a bhíonn ar chumhacht mótair róbheag ná tarraingtí stoptha agus ró-bhriseadh sreang; cur amú an iomarca ar chaipiteal agus ar fhuinneamh. I gcás meaisíní sreinge cruach mheánmhéide a phróiseálann sreang 1-3 mm, is gnách go mbíonn cumhacht mótair suiteáilte idir 15 kW go 75 kW in aghaidh an bhloic líníochta ag brath ar líon na bpasanna agus luas na líníochta.

Rialú Luas agus Sioncrónú

I meaisíní il-pas, ní mór luas gach capstan a shioncronú go beacht chun cúl-teannas ceart a choinneáil idir pasanna. Úsáideann meaisíní nua-aimseartha thiomáineann minicíochta athraitheach (VFDs) le rialú teannas lúb dúnta ar gach bloc, rud a cheadaíonn coigeartú uathoibrithe ar éagsúlachtaí fadaithe sreinge. Úsáideann meaisíní níos sine cóimheasa luais mheicniúla a éilíonn tiúnadh láimhe agus iad ag athrú gráid sreang nó sceidil bás.

Cumas Inlíne Annealing

Le haghaidh líníocht sreinge copair agus alúmanaim, déanann anáil leanúnach inlíne — an tsreang chríochnaithe a chur trí chrios téimh fhriotaíoch gearr roimh an spól glactha — an insínteacht a athbhunú gan timthriall anneal foirnéise ar leith. Is féidir le annealing inlíne deireadh a chur le céim phróiseála ar leith ar fad , ag laghdú go mór am luaidhe táirgeachta agus costas fuinnimh in aghaidh an chileagraim sreang a tháirgtear. Fíoraigh an bhfuil luas scoir an mheaisín comhoiriúnach leis an am cónaithe teirmeach atá riachtanach chun do sprioc-chóimhiotal a annealú.

Brath Sos agus Atosaigh Uathoibríoch

Is cuid dosheachanta d'oibríochtaí líníochta iad briseadh sreang, go háirithe ar mheaisíní sreang fíneáil a ritheann ar ardluais. Braitheann tionchar costais sos go mór ar cé chomh tapa agus a stopann an meaisín agus cé chomh tapa agus is féidir leis an oibreoir snáitheáil agus atosú. I measc na meaisíní nua-aimseartha brathadóirí sosanna optúla nó teagmhála-bhunaithe a stopann an meaisín laistigh de na milleasoicindí de bhriseadh agus, ar roinnt samhlacha, is féidir ath-snáithe agus atosú go huathoibríoch gan idirghabháil oibreora. Ar mheaisín sreang fíneáil ardluais a ritheann ag 40 m/s, is féidir an t-am athshnáithe a laghdú ó 15 nóiméad go 2 nóiméad a ghnóthú na céadta uair an chloig de tháirgeadh gach bliain ar mheaisín amháin.

Fadhbanna Coitianta Líníochta Sreanga agus a bhFréamhchúiseanna

Laghdaíonn eolas diagnóiseach ar fhadhbanna líníochta coitianta aga neamhfhónaimh agus fuíoll. Rianaíonn formhór na lochtanna siar go dtí ceann amháin de thrí fhoinse: riocht dísle, teip lubrication, nó neamhréireacht ábhartha.

• Briseadh sreang go minic: Is minic a bhíonn laghdú iomarcach in aghaidh an phas, bás caite nó scáinte, lubrication neamhleor, nó spotaí crua sa tslat ag teacht isteach mar gheall ar dheighilt nó cleachtas míchuí muileann rollta mar thoradh ar an laghdú iomarcach. Seiceáil riocht an bháis ar dtús, ansin déan athbhreithniú ar an sceideal laghdaithe.
• Scóráil dromchla nó línte dísle: Léiríonn sé bás-chaitheamh, éilliú dromchla bás, nó miondealú bealaí. Cuir an dísle in ionad agus sruthlaigh an córas lubrication. Méadóidh scóráil a fhágtar gan seoladh go bás le sruth agus díghrádóidh sé fad iomlán an táirge.
• Athrú trastomhais feadh na sreinge: Is féidir é a bheith mar thoradh ar luaineachtaí teannais (seiceáil calabrú VFD agus riocht dromchla capstan), criosanna imthacaí caite i mbásanna, nó trastomhas slat isteach neamh-chomhsheasmhach.
• Giniúint teasa iomarcach: Pointí le neamhdhóthanacht lubrication, luas tarraingthe iomarcach d'acmhainn fuaraithe an chórais bealaithe, nó laghdú in aghaidh an pas níos mó ná caoinfhulaingt teirmeach an ábhair. Ba cheart go bhfanfadh teocht na sreinge copair ag an slí amach bás go ginearálta thíos 150°C chun ocsaídiú dromchla a chosc.
• Fadhbanna corna nó réitigh ar shreang spólach: Is féidir le strus iarmharach ón bpróiseas líníochta a bheith ina chúis le sreang éirí as an spól nó cornaí neamhréireacha a fhoirmiú. Trí chúlteannas ar an gcapstan deiridh a choigeartú nó sorcóir díriúcháin a chur leis sula réiteoidh an spól glactha é seo de ghnáth.
